雙光風冷熱像儀
Yoseen 雙光風冷熱像儀（DS-AC系列）專門針對冶金、危廢、化工行業等高溫應用場合研制，集高穩定性紅外熱成像模組和高清可見光網絡模組于一體，具備網絡視頻傳輸功能；設備采用安防標準接口，可直接模擬視頻輸出到監視器或通過客戶端查看視頻監測畫面，也可加裝 POE 模塊，滿足不同使用環境需求；可見光攝像機在白天輸出全彩色圖像，熱成像組件可 24 小時進行圖像處理和測溫運算，可對工廠或平臺的關鍵設備、貴重資產進行全天無間斷安防監測，幫助用戶快速全面了解目標溫度變化，提高生產效率，降低勞動強度，保障生產安全。
Yoseen 雙光風冷熱像儀采用雙層不銹鋼管制成，具有較好的抗腐蝕及防灰塵能力，高溫場景外接壓縮空氣通過夾層達到冷卻效果，并在前端蓋形成氣簾起到防塵作用，能在高溫多塵腐蝕性氣體較多的環境中使用。

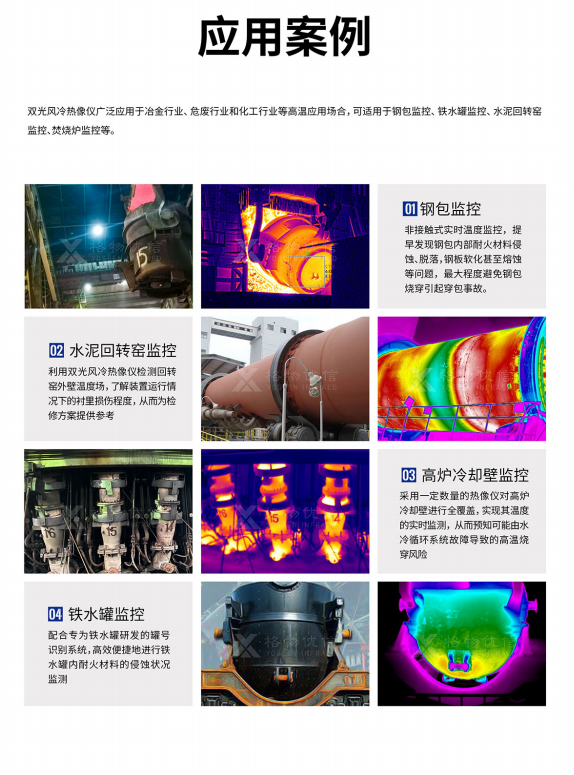

Yoseen 雙光風冷熱像儀廣泛應用于冶金行業、室內等高溫應用場景，可適用于鋼包溫度監測、鐵水罐監測等。
設備參數
| 特點/性能 | DS-AC 系列 | |
| 探測器 | ||
| 類型 | 非制冷焦平面微測熱輻射計 | |
| 像元尺寸 | 17μm | |
| 分辨率 | 640×480? ? ? ? 640*512? ? ? ?? 384×288 | |
| 幀頻 | 30HZ? ? ? ? ? ? ? 50HZ? ? ? ? ? ? ?50HZ | |
| 工作波段 | 8～14μm | |
| 熱靈敏度(NETD) | ≤50mK@25℃ | |
| 鏡頭焦距 | 5mm、7mm、8mm、10mm、15mm、17mm、25mm等（可定制） | |
| 調焦方式 | 手動調焦 | |
| 可見光 | ||
| 分辨率 | 200萬像素 | |
| 傳感器類型 | 1/2.7″ Progressive Scan CMOS，黑光級 | |
| 鏡頭 | 定焦 6mm | |
| 水平視角 | 54° | |
| 最低照度 | 0.0005 Lux @ (F1.0,AGC ON), 0 Lux with IR | |
| 業務功能 | 支持 WEB 配置，支持 OSD；支持實時視頻傳輸，支持后端存儲回放；支持 JPG 抓圖，視頻錄制；支持統一客戶端遠程監測 | |
| 測溫 | ||
| 測溫模式 | 支持全局高低溫追蹤，支持點、線、多邊形等多種測溫模式；支持多個測溫對象的添加及其報警閾值范圍的獨立設置 | |
| 測溫精度 | ±2℃或±2% | |
| 測溫范圍 | 支持-20℃～150℃，0℃～300℃，60℃～600℃，0～1600℃多種測溫范圍（更多測溫范圍請來電垂詢） | |
| 測溫方式 | 點測溫、線測溫、區域測溫 | |
| 圖像 | ||
| 成像距離 | 約 5.4 米至無窮遠 | |
| 調色板 | 白熱、黑熱、鐵紅、彩虹等多種調色板 | |
| 圖像增強 | 自適應增強、手動增強、細節增強 | |
| 數據 | ||
| 數據接口 | 100M/1000M 網絡輸出 | |
| 網絡協議 | TCP/IP、HTTP、RTP、RTSP、ONVIF | |
| 單幀溫度 | 帶溫度信息的JPG或BMP圖片格式 | |
| 溫度流 | 全輻射溫度信息存儲，可離線修正溫度 | |
| 視頻 | H.264標準視頻格式 | |
| 物理特性 | ||
| 外型尺寸（長*寬*高） | 350*180*221mm | |
| 材質 | 不銹鋼 304 | |
| 防護等級 | IP65 | |
| ?大氣壓力 | 86～106kPa | |
| 重量 | ≤10kg | |
| 環境參數 | ||
| 工作溫度 | -20℃～+180℃ | |
| 粉塵濃度 | ≤200mg/m3 | |
| 存儲溫度 | -40℃～+85℃ | |
| 制冷參數 | ||
| 壓縮空氣溫度 | ≤35℃ | |
| 壓縮空氣壓力 | 0.3～0.7Mpa | |
| 壓縮空氣流量 | 0.1～0.4m3/min | |
| 壓縮空氣品質 | 無油無水 | |
| 電氣接口 | ||
| 電源 | DC12V，典型功耗≤8W@25℃ | |
| 客戶端 | |
| 實時溫度顯示 | 支持 |
| 多種測溫對象 | 支持 |
| 告警功能 | 支持 |
| 錄像/拍照/回放 | 支持 |
| 二次開發 | |
| 軟件支持 | 提供完善的云臺控制、可見光、紅外熱像的相關軟件或者 SDK 開發包（部分包含 JAVA 的開發包） |
Yoseen 雙光風冷熱像儀測溫范圍如表所示。
?測溫范圍
| 測溫范圍 | 測溫精度 | NETD |
| -20~150℃ | ±2℃或±2% | 50mK |
| 0~300℃ | ±2℃或±2% | 70mK |
| 60~600℃ | ±2℃或±2% | 50/90mK |
| 更多測溫范圍請來電垂詢 | ||
Yoseen 雙光風冷熱像儀紅外鏡頭參數如表所示（以384產品為例）。
?鏡頭參數
| 焦距 | 視場角 | 角分辨率 | 探測距離
（車輛）/m |
探測距離
（人）/m |
識別距離（車輛）/m | 識別距離（人）/m | 辨認距離（車輛）/m | 辨認距離（人）/m |
| 5mm | 67°×50° | 3.4mrad | 451 | 147 | 113 | 37 | 56 | 18 |
| 7mm | 51.2°×38.5° | 2.4mrad | 639 | 208 | 160 | 52 | 80 | 26 |
| 10mm | 36°×27° | 1.7mrad | 902 | 294 | 225 | 74 | 113 | 37 |
| 15mm | 24.6°×18.6° | 1.1mrad | 1353 | 441 | 338 | 110 | 169 | 55 |
| 17mm | 21.7°×16.4° | 1.0mrad | 1533 | 500 | 383 | 125 | 192 | 63 |
| 25mm | 14.9°×11.2° | 0.68mrad | 2255 | 735 | 564 | 184 | 282 | 92 |
| 更多焦距鏡頭請來電垂詢 | ||||||||
為幫助用戶快速使用 Yoseen 雙光風冷熱像儀產品，我司特配備 IRTool Pro 專業紅外分析軟件，具有紅外溫度數據采集、顯示、記錄、分析等功能，同時具有多種紅外圖像、報警類型、測溫對象、溫度曲線的自定義設置，滿足不同用戶不同場景的應用需求。軟件可實現功能特點如下：
1) 實時顯示：可全天候?qū)崟r顯示全輻射熱像圖。可通過紅外熱圖像直觀地看到畫面中溫度分布。
2) 溫度追蹤：支持高低溫追蹤功能，自動分析熱像圖整個畫面或特定區域溫度變化趨勢，自動捕捉最高/最低溫度點，提早發現隱患區域。
3) 溫度曲線：軟件可繪制全局或特定測溫對象的實時溫度曲線，從而幫助用戶進行溫度趨勢判定。
4) 數據回放：可離線查詢及回放歷史圖像。
5) 自定義報警類型和閾值：有 5 種不同的報警類型供用戶選擇與設定。根據待測對象的溫度變化不同，分為超溫報警、高溫區間報警、低溫報警、溫度區間報警、溫度區間外報警 5 種類型。幫助用戶快速掌握待測對象的溫度變化，做到提早預警，提早處理。
6) 報警抓拍：當有報警事件發生時，軟件會自動抓拍當前監測畫面。
7) 數據存儲：監測數據、異常數據和報警信息可存儲在對應的數據文件夾中，供用戶快速調用分析，也可離線查看。
8) 網絡通信：軟件支持通過 TCP/IP 網絡協議獲取熱像圖溫度值，支持通過 RTSP協議獲取熱像儀視頻流。
9) 自動恢復：支持?jǐn)嚯娭貑⒑笞詣踊謴?fù)，包括自動重連、自動載入模板，自動保存上一次的設備連接屬性等功能。
10) 圖像調節：支持設置畫面顯示效果，包括色彩、細節對比、對比度等，滿足不同行業應用需求。
11) 測溫修正：當測溫精度出現偏移時，可手動設置溫度偏移值，修正測溫精度。
- 功能特性
-
Yoseen 雙光風冷熱像儀采用雙層不銹鋼管制成，具有較好的抗腐蝕及防灰塵能力，高溫場景外接壓縮空氣通過夾層達到冷卻效果，并在前端蓋形成氣簾起到防塵作用，能在高溫多塵腐蝕性氣體較多的環境中使用。
Yoseen 雙光風冷熱像儀廣泛應用于冶金行業、室內等高溫應用場景，可適用于鋼包溫度監測、鐵水罐監測等。
設備參數特點/性能 DS-AC 系列 探測器 類型 非制冷焦平面微測熱輻射計 像元尺寸 17μm 分辨率 640×480? ? ? ? 640*512? ? ? ?? 384×288 幀頻 30HZ? ? ? ? ? ? ? 50HZ? ? ? ? ? ? ?50HZ 工作波段 8～14μm 熱靈敏度(NETD) ≤50mK@25℃ 鏡頭焦距 5mm、7mm、8mm、10mm、15mm、17mm、25mm等（可定制） 調焦方式 手動調焦 可見光 分辨率 200萬像素 傳感器類型 1/2.7″ Progressive Scan CMOS，黑光級 鏡頭 定焦 6mm 水平視角 54° 最低照度 0.0005 Lux @ (F1.0,AGC ON), 0 Lux with IR 業務功能 支持 WEB 配置，支持 OSD；支持實時視頻傳輸，支持后端存儲回放；支持 JPG 抓圖，視頻錄制；支持統一客戶端遠程監測 測溫 測溫模式 支持全局高低溫追蹤，支持點、線、多邊形等多種測溫模式；支持多個測溫對象的添加及其報警閾值范圍的獨立設置 測溫精度 ±2℃或±2% 測溫范圍 支持-20℃～150℃，0℃～300℃，60℃～600℃，0～1600℃多種測溫范圍（更多測溫范圍請來電垂詢） 測溫方式 點測溫、線測溫、區域測溫 圖像 成像距離 約 5.4 米至無窮遠 調色板 白熱、黑熱、鐵紅、彩虹等多種調色板 圖像增強 自適應增強、手動增強、細節增強 數據 數據接口 100M/1000M 網絡輸出 網絡協議 TCP/IP、HTTP、RTP、RTSP、ONVIF 單幀溫度 帶溫度信息的JPG或BMP圖片格式 溫度流 全輻射溫度信息存儲，可離線修正溫度 視頻 H.264標準視頻格式 物理特性 外型尺寸（長*寬*高） 350*180*221mm 材質 不銹鋼 304 防護等級 IP65 ?大氣壓力 86～106kPa 重量 ≤10kg 環境參數 工作溫度 -20℃～+180℃ 粉塵濃度 ≤200mg/m3 存儲溫度 -40℃～+85℃ 制冷參數 壓縮空氣溫度 ≤35℃ 壓縮空氣壓力 0.3～0.7Mpa 壓縮空氣流量 0.1～0.4m3/min 壓縮空氣品質 無油無水 電氣接口 電源 DC12V，典型功耗≤8W@25℃ - 通用參數
-
客戶端 實時溫度顯示 支持 多種測溫對象 支持 告警功能 支持 錄像/拍照/回放 支持 二次開發 軟件支持 提供完善的云臺控制、可見光、紅外熱像的相關軟件或者 SDK 開發包（部分包含 JAVA 的開發包） - 其他參數
-
Yoseen 雙光風冷熱像儀測溫范圍如表所示。
?測溫范圍
測溫范圍 測溫精度 NETD -20~150℃ ±2℃或±2% 50mK 0~300℃ ±2℃或±2% 70mK 60~600℃ ±2℃或±2% 50/90mK 更多測溫范圍請來電垂詢 Yoseen 雙光風冷熱像儀紅外鏡頭參數如表所示（以384產品為例）。
?鏡頭參數
焦距 視場角 角分辨率 探測距離 （車輛）/m
探測距離 （人）/m
識別距離（車輛）/m 識別距離（人）/m 辨認距離（車輛）/m 辨認距離（人）/m 5mm 67°×50° 3.4mrad 451 147 113 37 56 18 7mm 51.2°×38.5° 2.4mrad 639 208 160 52 80 26 10mm 36°×27° 1.7mrad 902 294 225 74 113 37 15mm 24.6°×18.6° 1.1mrad 1353 441 338 110 169 55 17mm 21.7°×16.4° 1.0mrad 1533 500 383 125 192 63 25mm 14.9°×11.2° 0.68mrad 2255 735 564 184 282 92 更多焦距鏡頭請來電垂詢 - 應用軟件
-
為幫助用戶快速使用 Yoseen 雙光風冷熱像儀產品，我司特配備 IRTool Pro 專業紅外分析軟件，具有紅外溫度數據采集、顯示、記錄、分析等功能，同時具有多種紅外圖像、報警類型、測溫對象、溫度曲線的自定義設置，滿足不同用戶不同場景的應用需求。軟件可實現功能特點如下：
1) 實時顯示：可全天候?qū)崟r顯示全輻射熱像圖。可通過紅外熱圖像直觀地看到畫面中溫度分布。
2) 溫度追蹤：支持高低溫追蹤功能，自動分析熱像圖整個畫面或特定區域溫度變化趨勢，自動捕捉最高/最低溫度點，提早發現隱患區域。
3) 溫度曲線：軟件可繪制全局或特定測溫對象的實時溫度曲線，從而幫助用戶進行溫度趨勢判定。
4) 數據回放：可離線查詢及回放歷史圖像。
5) 自定義報警類型和閾值：有 5 種不同的報警類型供用戶選擇與設定。根據待測對象的溫度變化不同，分為超溫報警、高溫區間報警、低溫報警、溫度區間報警、溫度區間外報警 5 種類型。幫助用戶快速掌握待測對象的溫度變化，做到提早預警，提早處理。
6) 報警抓拍：當有報警事件發生時，軟件會自動抓拍當前監測畫面。
7) 數據存儲：監測數據、異常數據和報警信息可存儲在對應的數據文件夾中，供用戶快速調用分析，也可離線查看。
8) 網絡通信：軟件支持通過 TCP/IP 網絡協議獲取熱像圖溫度值，支持通過 RTSP協議獲取熱像儀視頻流。
9) 自動恢復：支持?jǐn)嚯娭貑⒑笞詣踊謴?fù)，包括自動重連、自動載入模板，自動保存上一次的設備連接屬性等功能。
10) 圖像調節：支持設置畫面顯示效果，包括色彩、細節對比、對比度等，滿足不同行業應用需求。
11) 測溫修正：當測溫精度出現偏移時，可手動設置溫度偏移值，修正測溫精度。
