燒結機是大中型黑色冶金燒結廠用于處理鐵礦粉的燒結作業裝置。目前， 如何有效監控?zé)Y(jié)過程中燒結機尾礦層斷面情況以及燒結機底部燒結臺的堵塞情況是提高生產效率的重要手段。通過監測燒結機尾排出的燒結餅斷面的形態，可以判斷燒結過程的狀態和燒結的質量。燒結機尾斷面可以有效反映出燒結過程料層的各種變化結果，更能直接反映出燒結質量的好壞，也越來越受到人們的重視。

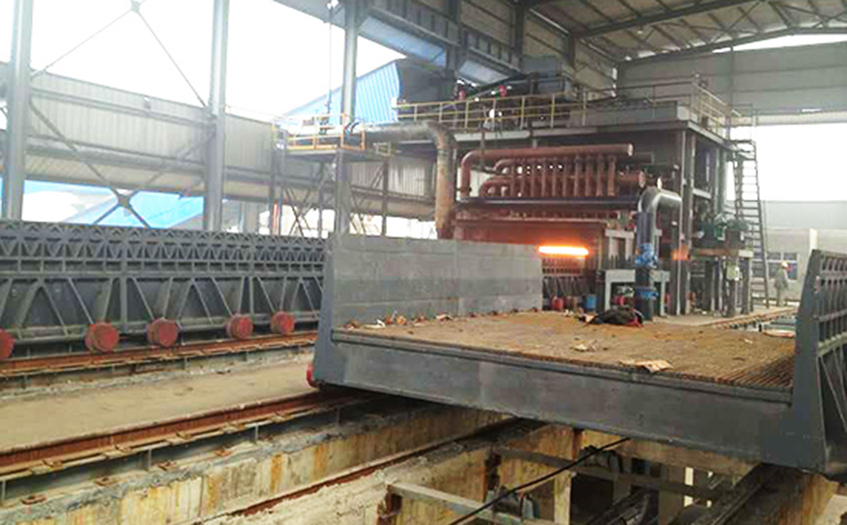

鋼鐵廠帶式燒結機實景圖
對于燒結機的圖像觀測，目前監測的方法有2種：一是利用普通可見光攝象機來獲取直觀圖象；二是利用紅外熱像儀裝置來獲取熱圖象。使用可見光攝像機拍攝燒結機尾斷面圖像識別系統，只能識別高溫圖像，對中低溫圖像無法做出準確判斷，也不能獲取斷面的熱狀態的全部信息。
紅外熱像儀則利用或者發射能量的物體都會產生熱輻射的原理，通過非接觸檢測紅外輻射，能夠?qū)⑻綔y到的熱量精確量化，不僅能夠檢測熱圖象，還能夠?qū)Ρ槐O(jiān)測區域進行準確識別和嚴格分析，再加上近幾年測溫分析軟件的發展，使的紅外熱像儀分析解決方案比以往更為經濟有效。
使用紅外熱像儀則可以對燒結機礦層斷面情況以及燒結機底部燒結臺的堵塞情況進行實時熱圖像的在線監測，對于提高燒結生產效率、保證燒結礦質量、完善燒結生產自動控制系統具有非常重要的現實意義。

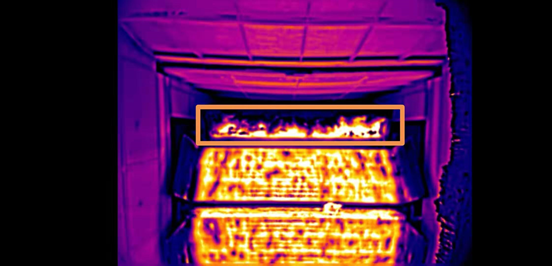

帶式燒結機燒結過程中檢測燒結紅外熱像圖
紅外熱像儀可以全方位地監測燒結機
紅外熱像儀燒結機專用熱成像測溫監控系統可以解決以下問題：：
1） 燒結機斷面最高溫度分布和隨時間的變化溫度曲線；
2）?燒結機斷面縱向溫度分布和隨時間的變化溫度曲線；
3） 燒結機尾斷面以及燒結臺的紅熱帶相對位置和隨時間的變化趨勢；
4） 紅熱帶相對寬度和隨時間的變化趨勢；
5） 混合料層相對燒透程度和隨時間的變化趨勢；
6） 建立燒結礦質量推測模型；
7） 在線預報燒結礦的轉鼓強度、FeO含量，并給出這些燒結礦質量指標隨生產進程變化的趨勢，為調節和優化燒結礦質量提供基礎信息。
紅外熱像儀可以全過程智能化控制提供重要的技術依據
燒結機是將按一定比例配合的鐵礦粉和溶劑粉、細粒固體燃料等加水混合制粒后平鋪在燒結臺車上，然后在料面上點火，同時在料層下部抽風，料層表面被點燃的固體燃料生成燃燒帶，借助燃燒的高溫，燒結原料的組分之間將發生相應的物理化學變化，并部分融化或軟化而生成一定數量液相，將未熔融顆粒相互黏結成塊，最終成為燒結礦。
隨著上部固體燃燒完成，標志著燒結過程完成，此時也是燒結質量信息最重要的監控窗口之一。通過獲取燒結機機尾斷面紅外熱圖象，判斷燒結機機尾斷面燒結礦溫度分布信息，結合燒結專業知識的分析，提高燒結生產調節和控制的科學性，對控制和優化燒結過程以及燒結礦質量具有十分重要的意義。
隨著紅外熱像儀技術越來越多地被投入到國內許多大型鋼鐵廠的燒結機檢測使用中，不僅解決了燒結礦質量的分析和判斷問題，而且?guī)砹孙@著的經濟效益，具有廣闊的推廣應用前景。
